Terminais Elétricos: quais são os tipos mais comuns e para que servem?

Os terminais elétricos são componentes fundamentais em sistemas elétricos e eletrônicos. Eles ajudam a criar conexões elétricas seguras e confiáveis.

Neste artigo, exploraremos os tipos mais comuns de terminais elétricos, suas aplicações e finalidades específicas nas instalações elétricas.

Leia até o final e saiba quais são eles!

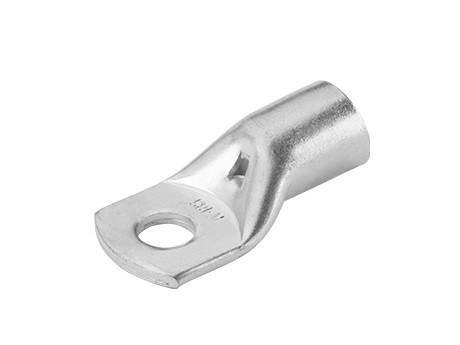

Terminal de Compressão

Os terminais de compressão, também conhecidos como terminais elétricos à compressão, são projetados para proporcionar uma conexão elétrica segura e confiável.

Eles consistem em um tubo ou luva de cobre, que é inserido sobre o fio ou cabo e, em seguida, prensado com uma ferramenta específica, como por exemplo as Ferramentas Hidráulicas de Crimpagem da AXT.

Fabricados em cobre eletrolítico e com tratamento térmico em estanho, os terminais de compressão da AXT estão disponíveis nos condutores de 0,5 mm² a 500 mm², nas versões emenda, simples e expandido, em combinações entre 1 ou 2 furos e 1 ou 2 compressões.

São ideais para aplicação em:

·       Barramentos a parafusos e fixação em estruturas

·       Painéis elétricos e quadros de distribuição

·       Motores e máquinas

·       Transformadores

·       Ambientes de teste e laboratório

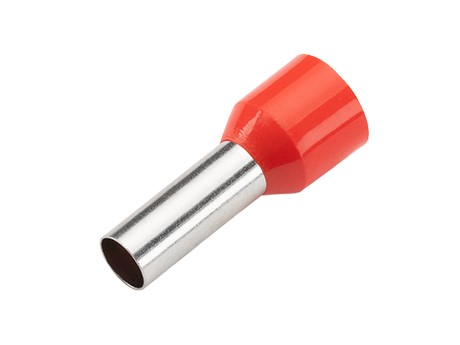

Terminal Ilhós Tubular

O terminal Ilhós Tubular é um dos tipos de terminais mais utilizados nas instalações elétricas. Também conhecido como terminal tubular, eles são nomeados desta maneira devido à sua forma, que se assemelha a um pequeno tubo. Eles são aplicados na extremidade de um fio ou cabo, criando uma conexão elétrica segura e confiável.

Os terminais do tipo Ilhós Tubular da AXT são fabricados em cobre eletrolítico, com tratamento térmico em estanho e isolados em polipropileno.

Eles estão disponíveis nas versões simples e duplo, pino curto ou longo, com ou sem isolação, e em várias seções para acomodar diferentes tamanhos de fio e requisitos de tensão.

Norma DIN

A linha de terminais elétricos Ilhós Tubular da AXT possui isolação normatizada de acordo com o padrão de cores da Norma DIN (abreviação de “Deutsches Institut für Normung”), o que reduz o risco de erros de montagem e proporciona conexões elétricas confiáveis e mais duradouras.

 Terminal Anel ou Olhal

Com formato circular, os terminais do tipo Anel ou Olhal possuem um furo projetado para a inserção de um parafuso de fixação. Eles são frequentemente usados para conectar fios a parafusos ou bornes de fixação. São ideais para instalações elétricas fixas e aplicações em que é necessário apertar e soltar as conexões regularmente.

Amplamente utilizados em instalações como:

·       Barramentos

·       Circuitos eletrônicos e placas de circuito impresso

·       Sistemas de distribuição de energia e quadros elétricos

·       Maquinários

Os terminais do tipo Anel ou Olhal da AXT são fabricados em cobre eletrolítico com tratamento térmico em estanho e estão disponíveis nas versões pré-isolados ou sem isolação. No caso dos pré-isolados, o material do isolante é o PVC e a temperatura máxima suportada é de 75ºC.

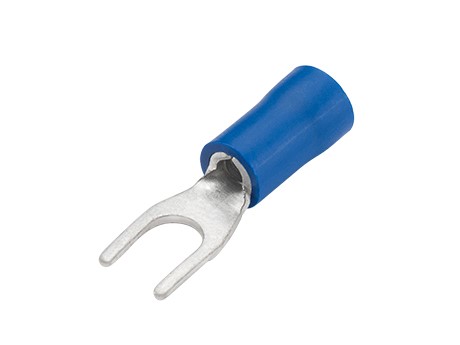

Terminal Garfo ou Forquilha

Como o próprio nome já diz, com formato de garfo os terminais do tipo Garfo ou Forquilha são projetados para serem encaixados em parafusos ou bornes de fixação. Eles facilitam a conexão e desconexão rápida do fio ou cabo crimpado em equipamentos e painéis elétricos.

Alguns exemplos de aplicações:

·       Barras de borne

·       Conexão de máquinas de ar condicionado

·       Alimentação de câmeras de CFTV

·       Fechaduras elétricas

·       Maquinários

·       Na indústria automobilística para conectar sistemas elétricos em veículos

Os terminais do tipo Garfo ou Forquilha fabricados pela AXT são feitos em cobre eletrolítico com tratamento térmico em estanho e estão disponíveis nas versões pré-isolados ou sem isolação. No caso dos pré-isolados, o material do isolante é o PVC e a temperatura máxima suportada é de 75ºC.

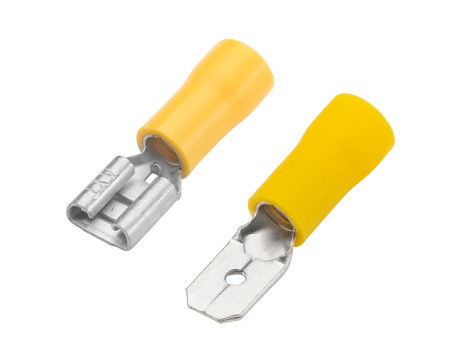

Terminais Fêmea e Macho (Slip-On)

Os Terminais do tipo Fêmea e Macho foram projetados para serem encaixados um no outro, formando uma conexão segura e, ao mesmo tempo, de fácil desconexão.

Esses terminais são amplamente utilizados em várias aplicações, incluindo eletrônicos, automotivos, sistemas de fiação elétrica industrial e em muitos outros lugares onde é necessário fazer conexões elétricas temporárias ou intercambiáveis.

Eles são uma parte importante da fiação e permitem que os componentes sejam conectados e desconectados facilmente quando necessário, sem a necessidade de soldagem ou outras técnicas de conexão permanentes. Isso facilita a manutenção, reparo e substituição de componentes elétricos e eletrônicos.

Na AXT, você encontra os terminais do tipo Fêmea nas versões pré-isolado, totalmente isolado e sem isolação, e os terminais Macho nas versões pré-isolado e totalmente isolado.

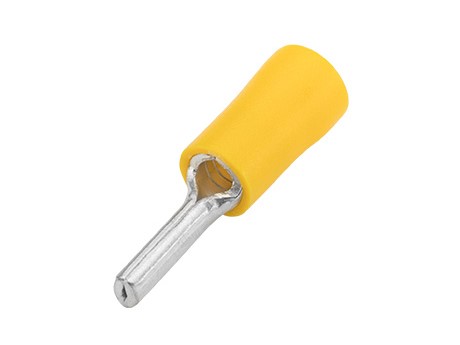

Terminais Pino

Esse tipo de terminal é chamado de "pino" devido à sua forma, que se assemelha a uma haste e é frequentemente utilizado em uma variedade de aplicações, incluindo:

·       Em placas de circuito impresso (PCBs) e outros componentes eletrônicos;

·       Nos sistemas elétricos de veículos;

·       Em eletrodomésticos e equipamentos de telecomunicações;

·       Em máquinas e equipamentos industriais.

Na AXT, produzimos o terminal elétrico do tipo Pino nas versões pré-isolado e sem isolação. No caso dos pré-isolados, o material do isolante é o PVC e a temperatura máxima suportada é de 75ºC.

Terminal Bimetálico

Os Terminais Bimetálicos fazem a união e condução de energia entre dois metais distintos. Eles são indicados para aplicação nos sistemas fotovoltaicos e demais instalações onde é necessária a conexão entre condutores de alumínio e barramentos de cobre, pois promovem a conexão adequada entre o terminal e o barramento.

Seus benefícios para os projetos de energia solar são diversos:

·       Evita a corrosão galvânica

·       Evita a fuga de corrente, promovendo alta condutividade elétrica

·       Mais segurança e proteção para o projeto

·       Aumenta o tempo de vida útil do sistema

Os Terminais Bimetálicos da AXT são produzido em cobre e alumínio e estão disponíveis nas seções de 16 mm² a 400 mm².

A junção dos metais no Terminal Bimetálico é feita sob fricção e eles são fornecidos com composto anti-óxido dentro do barril. A presença de oxigênio e umidade pode causar oxidação nos terminais elétricos, o que pode levar a uma conexão elétrica fraca, mau contato e até mesmo falha no sistema elétrico. O composto anti-óxido ajuda a evitar esse problema, criando uma barreira protetora entre os metais do terminal e o ambiente externo.

O terminal elétrico certo para cada tipo de aplicação

Com essa variedade de tipos disponíveis, é importante escolher o terminal elétrico certo para cada situação. Ao entender os tipos de terminais e suas aplicações, os sistemas elétricos funcionarão de maneira mais eficiente e segura. Portanto, independentemente do tipo de instalação, esses são componentes essenciais que merecem nossa atenção e cuidado.

Os terminais elétricos da AXT são homologados nas principais indústrias e revendas do país, além disso temos o Certificado de Gestão da Qualidade ISO 9001:2015 desde o ano de 2004. Esse compromisso reflete diretamente na melhoria contínua e na qualidade dos nossos produtos, reconhecidos pela sua padronização e confiabilidade.
