Terminais de Compressão: saiba tudo sobre o assunto

Os Terminais de Compressão são um dos mais utilizados para conexão de fios e cabos elétricos em aplicações de variados tipos.

Os Terminais de Compressão são um dos mais utilizados para conexão de fios e cabos elétricos em aplicações de variados tipos. Esses componentes garantem a integridade das conexões elétricas, reduzindo perdas de corrente e aumentando a segurança das instalações.

Na edição deste mês da Newsletter Contato Elétrico, a AXT traz tudo o que você precisa saber sobre os Terminais de Compressão: características, aplicações, vantagens, dicas para a escolha correta, melhores práticas para aplicação, entre outras informações importantes para os profissionais da elétrica.

Confira!

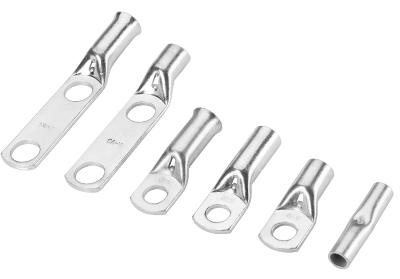

1. O que são Terminais de Compressão

Terminais de Compressão são conectores metálicos usados para unir fios e cabos elétricos a dispositivos, barramentos ou outros cabos de forma segura e eficiente. Eles são fixados por compressão (crimpagem), garantindo uma conexão firme, com baixa resistência elétrica, segurança e alta durabilidade.

2. Principais aplicações dos Terminais de Compressão

O Terminal de Compressão suporta condições exigentes de uso e é amplamente utilizado em diferentes tipos de instalações elétricas, tais como:

• Disjuntores
• Quadros de distribuição
• Painéis elétricos industriais
• Sistemas de energia solar
• Motores e máquinas

3. Benefícios em usar os Terminais de Compressão

Confira abaixo os principais benefícios de utilizar os Terminais de Compressão da AXT em suas instalações elétricas:

• Conexão elétrica segura: garantem contato elétrico firme, reduzindo riscos de falhas ou desconexões;

• Baixa resistência elétrica: minimizam perdas de energia e evitam aquecimento nas conexões;

• Alta durabilidade: são resistentes a vibrações, variações térmicas e corrosão;

• Facilidade na instalação: são compatíveis com as Ferramentas de Crimpagem Hidráulicas da AXT, que permitem aplicação rápida, padronizada e com acabamento profissional.

4. De qual material são feitos os Terminais de Compressão?

Cobre eletrolítico

Os Terminais de Compressão de qualidade, como os produzidos pela AXT, são, em sua maioria, fabricados em cobre eletrolítico com alto grau de pureza.

Este material nobre é escolhido por suas propriedades, que garantem alta condutividade elétrica mais do que qualquer outro metal (exceto a prata), minimizando perdas de corrente e aquecimentos indesejados.

Para maior proteção, os Terminais de Compressão recebem uma camada de estanho, que evita a oxidação e melhora a resistência à corrosão.

Tratamento em estanho

O tratamento térmico em estanho é um processo essencial na fabricação dos terminais elétricos. Ele consiste no revestimento dos terminais com uma camada de estanho, de forma a melhorar suas propriedades e desempenho.

O estanho é um metal com resistência à corrosão e excelente condutor de eletricidade, o que o torna especialmente indicado para a aplicação sobre a superfície dos terminais elétricos.

A aplicação de uma camada de estanho nos terminais elétricos possibilita diversos benefícios. São eles:

• Proteção contra a corrosão
• Melhor condutividade elétrica
• Melhor aspecto estético dos terminais
• Aumenta a resistência mecânica e durabilidade
• Facilita a conexão com outros componentes
• Reduz a formação de faíscas e resistência de contato

5. Normas técnicas na produção dos Terminais de Compressão

A AXT produz seus Terminais de Compressão em conformidade com as normas técnicas ABNT NBR-5370 e ABNT NBR-5410 e dentro dos mais altos padrões de qualidade.

Isso significa mais confiança e tranquilidade para consumidores e eletricistas, que podem contar com soluções alinhadas às exigências do mercado.

Ao escolher AXT, você:

Atende aos requisitos de segurança, minimizando riscos de falhas e acidentes.
Trabalha de acordo com os melhores padrões do mercado.

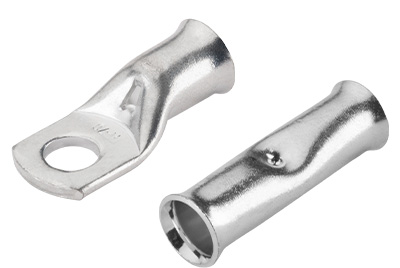

6. Terminal de Compressão Expandido

O Terminal de Compressão também é apresentado na versão com boca expandida. Essa característica apresenta vantagens que o tornam uma escolha prática em instalações elétricas.

O Terminal de Compressão Expandido é ideal para aplicação em cabos flexíveis, já que sua boca expandida facilita o encaixe dos filamentos do cabo, reduzindo o tempo e o esforço necessários para a aplicação, especialmente quando se trabalha com bitolas maiores.

A compressão da boca expandida garante que o terminal se ajuste firmemente ao fio ou cabo elétrico, resultando em uma conexão segura, com qualidade e resistência.

Boca expandida:

Mais facilidade na hora de aplicar

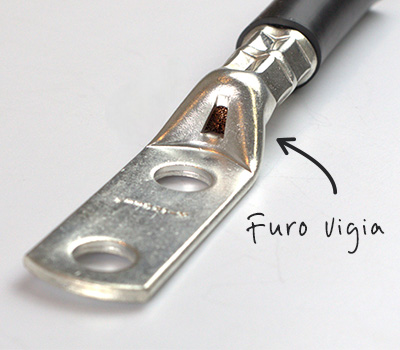

7. Furo vigia nos Terminais de Compressão: o que é e para que serve?

Os Terminais de Compressão possuem um recurso especial chamado furo vigia.

O furo vigia é uma pequena abertura no terminal que permite a inspeção visual dos filamentos do cabo durante a aplicação e serve como um indicador para garantir que o fio elétrico foi inserido corretamente, assegurando uma conexão elétrica adequada e segura.

8. Dicas para a escolha correta dos Terminais de Compressão

Além dos fatores mencionados neste artigo (material do terminal, normas técnicas), é necessário seguir alguns passos ao especificar o Terminal de Compressão correto para sua instalação.

• Terminal com 1 ou 2 furos: verifique a quantidade de pontos de fixação necessários para o seu projeto. Terminais com 2 furos oferecem maior firmeza em conexões sujeitas a vibrações.

• Barril curto (1 compressão) ou barril longo (2 compressões): o barril curto é indicado para aplicações padrão. Já o barril longo proporciona maior área de crimpagem, ideal para condições mais severas ou que exigem maior resistência mecânica.

• Seção do condutor: escolha o terminal de acordo com a bitola do cabo, que, no Brasil, é medido em mm². A compatibilidade entre terminal e condutor é essencial para garantir o desempenho elétrico e evitar falhas.

9. Terminais de Compressão: como crimpar (prensar) corretamente

Crimpar (prensar) terminais elétricos corretamente garante a segurança e eficiência da conexão elétrica. Confira a seguir o passo a passo para a aplicação correta de Terminais de Compressão.

Passo 1: Seleção do terminal

Escolha o terminal de acordo com a seção do condutor que deseja aplicar. Consulte o catálogo da AXT aqui.

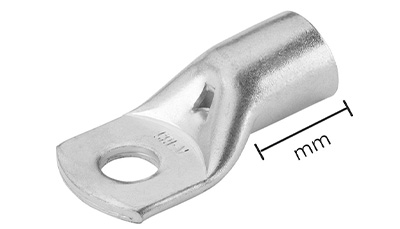

Passo 2: Decapagem do fio elétrico

O comprimento de decapagem do fio elétrico deverá ser o mesmo que o tamanho do barril do terminal (área de crimpagem). Decape o cabo cuidadosamente afim de que não haja corte de filamentos do condutor.

Passo 3: Encaixe no terminal

Introduza a área decapada do fio ou cabo elétrico (condutor) no terminal de forma a não deixar filamentos soltos para fora.

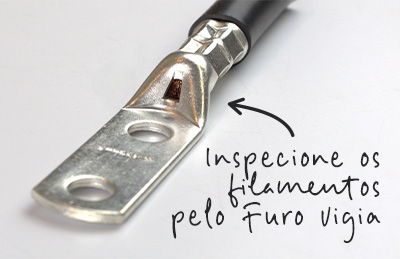

Passo 4: Inspeção visual

Verifique, através do furo vigia do Terminal de Compressão, se o fio ou cabo elétrico está corretamente posicionado de forma que a extremidade do condutor toque a parte interna do furo vigia.

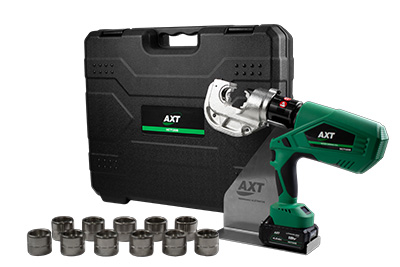

Passo 5:  Ferramenta de Crimpagem

Escolha a ferramenta adequada para esse tipo de aplicação.

HCT120B – Ferramenta Hidráulica de Crimpagem à Bateria
HCT120E – Ferramenta Hidráulica de Crimpagem Elétrica

Passo 6:  Matriz

Escolha a matriz de aplicação correta para aplicação, de acordo com a seção do condutor.

Passo 7: Crimpagem

Realize a crimpagem, com atenção à posição correta do terminal dentro da ferramenta.

Passo 8: Inspeção visual final

Verifique o acabamento da aplicação, se está livre de rebarbas, escoamento excessivo de material, rachaduras e/ou deformidades.

 Terminais de Compressão – Conheça a Linha AXT

Modelos disponíveis:

1 Furo 1 Compressão (barril curto): disponível nas seções de 2,5 mm² a 500 mm²
1 Furo 2 Compressões (barril longo): disponível nas seções de 6 mm² a 500 mm²
2 Furos 1 Compressão (barril curto): disponível nas seções de 10 mm² a 500 mm²
2 Furos 2 Compressões (barril longo): disponível nas seções de 10 mm² a 500 mm²
Emenda de Compressão: disponível nas seções de 6 mm² a 500 mm²

Com qualidade, segurança e conformidade com as principais normas técnicas, os Terminais de Compressão da AXT são a escolha certa para quem busca eficiência e confiabilidade em instalações elétricas.

Precisa de ajuda para selecionar o modelo ideal para o seu projeto? Fale agora com a nossa equipe Comercial e receba orientação especializada.

Entre em contato pelo WhatsApp (11) 94264-7834 ou envie um e-mail para vendas@axt.com.br.
