Como obter boa condutividade em emendas de fios e cabos elétricos

Emendar fios elétricos é comum no dia a dia dos eletricistas, mas é preciso que seja feito de maneira correta para evitar falhas no sistema, sobrecargas e riscos de acidentes.

Para garantir que suas emendas de fios e cabos elétricos sejam seguras e eficientes, preparamos um guia com os principais passos e cuidados.

Boa leitura!

1) Passo 1: escolha do conector para emendar fios e cabos elétricos

O conector ideal depende de fatores como:

• Tipo de aplicação

• Bitola do cabo

• Tensão aplicada

• Ambiente em que a emenda será feita

2) Quais são os tipos de conectores de emenda mais comuns?

Para garantir a segurança nas emendas de fios e cabos elétricos, é importante conhecer os principais tipos de conectores disponíveis. A seguir, apresentamos as características, vantagens e as melhores aplicações de cada tipo, ajudando você a fazer escolhas mais acertadas.

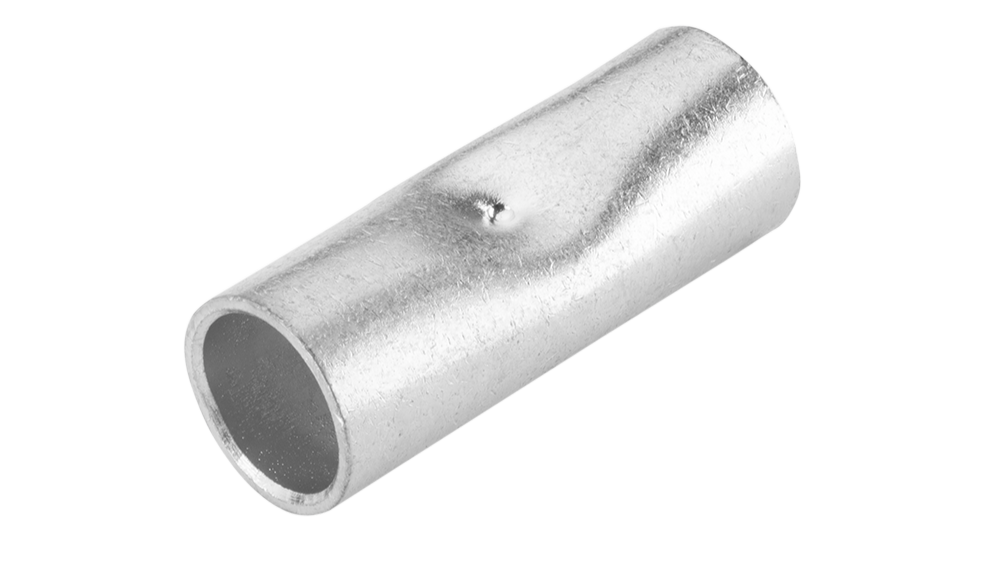

Emenda de Compressão

Também conhecida como luva de emenda ou emenda tubular, a Emenda de Compressão realiza a conexão eficiente e confiável entre dois cabos elétricos. Ela garante a continuidade do fornecimento elétrico, evitando falhas na transmissão e protegendo contra curtos-circuitos e interrupções do fluxo de energia.

• Produzida em cobre eletrolítico estanhado

• Seções:

- Simples (para condutores de 6 mm² a 500 mm²)

- Expandida (para condutores de 10 mm² a 300 mm²)

• Benefícios: resistência à corrosão e alta condutividade elétrica

• Principais aplicações:

- Instalações elétricas em geral (residenciais, prediais e industriais)

- Redes de distribuição de energia

- Sistemas de aterramento

- Ambientes onde fatores como umidade, corrosão ou vibração podem afetar a qualidade da conexão elétrica

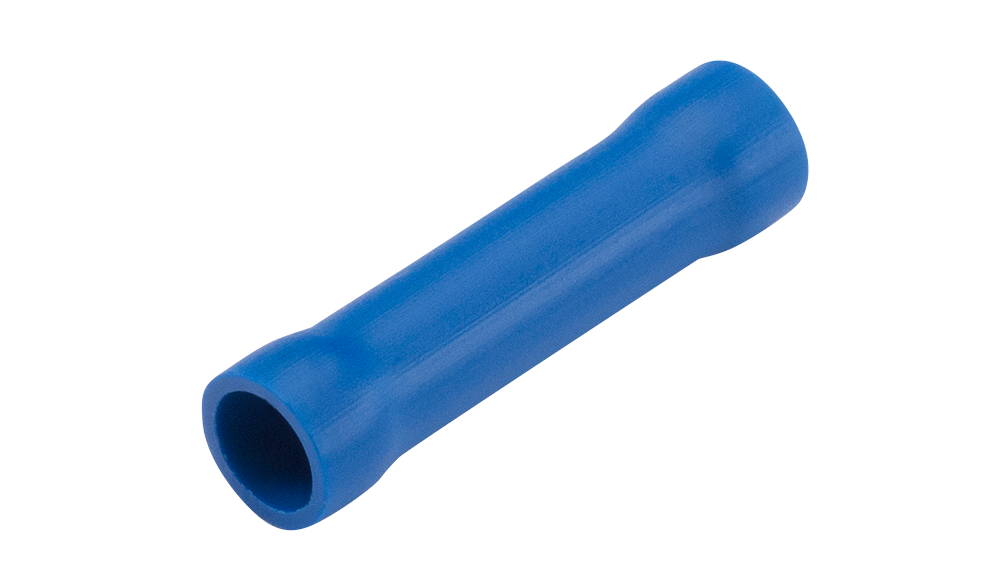

Terminal Emenda Isolado

O Terminal de Emenda Isolado é um conector usado para unir dois fios elétricos, com a diferença de que ele possui uma camada de isolamento em PVC que ajuda a proteger contra curtos-circuitos e choques elétricos.

Na AXT, o Terminal de Emenda Isolado é produzido em cobre eletrolítico estanhado, com isolante em PVC. Ele é recomendado para aplicação em ambientes com temperatura máxima de 75º.

• Seções:

- Condutores de 0,5 – 1,5 mm² (vermelho)

- Condutores de 1,5 – 2,5 mm² (azul)

- Condutores de 4,0 – 6,0 mm² (amarelo)

• Benefícios: conexão elétrica segura entre dois cabos elétricos, resistência à corrosão e alta condutividade

• Principais aplicações:

- Painéis elétricos

- Ligações de motores

- Máquinas

- Quadros de distribuição elétrica



Terminal Emenda Sem Isolação

O Terminal de Emenda Sem Isolação também é utilizado para unir dois fios elétricos, com a diferença de não conter o isolante em PVC, o que o torna compatível com altas temperaturas.

É produzido em cobre eletrolítico estanhado, possui alta resistência à corrosão e possibilita alta condutividade elétrica.

• Seções:

- Condutores de 0,5 – 1,5 mm²

- Condutores de 1,5 – 2,5 mm²

- Condutores de 4,0 – 6,0 mm²

Terminal de Torção

O Terminal de Torção é indicado para realizar emenda de prolongamento ou derivação de forma rápida e segura. Ele conecta e isola ao mesmo tempo, dispensando o uso da fita isolante.



• Produzido em cobre eletrolítico estanhado e isolante em PVC

• Principais aplicações:

- Instalação de lâmpadas, tomadas e interruptores

- Instalações automotivas

- Emenda de fios

• Benefícios:

- Praticidade e facilidade de instalação

- Resistência mecânica

- Conexão elétrica segura e confiável

- Mantém a emenda isolada por muito mais tempo

- Reutilizável (não precisa crimpar)



3) Passo 2: decape dos fios ou cabos elétricos

Agora que já conhecemos os principais tipos de conectores de emenda, a próxima etapa para obter boa condutividade em emendas de fios e cabos elétricos está relacionada com a decapagem do cabo elétrico.

Para emendar fios e cabos elétricos de forma segura e eficiente, após selecionar o conector adequado é essencial desencapar os fios ou cabos corretamente, sem danificar os condutores internos. Utilize uma ferramenta de decapagem apropriada para este fim.

Reforçando, é importante manter a integridade do condutor. Cabos danificados podem gerar mau contato, causando aquecimento e falhas.

Clique aqui e veja como decapar um fio elétrico corretamente em 4 passos.

4) Passo 3: crimpagem

A crimpagem é também uma etapa crucial para garantir a eficiência da emenda. O processo consiste em prensar o conector ao redor dos fios, garantindo que a conexão fique firme e segura. Utilize uma ferramenta de crimpagem adequada para este fim.

Atenção!

Uma crimpagem malfeita pode resultar em mau contato, que pode levar ao superaquecimento e até incêndios. Verifique sempre a firmeza da emenda após a crimpagem.

5) Passo 4: verificação de resistência

Após finalizar a emenda, teste a resistência elétrica com um multímetro para garantir que não haja perda de condutividade.

Conclusão

Emendar fios e cabos elétricos pode parecer uma tarefa simples, mas envolve uma série de cuidados para garantir a segurança e a eficiência das instalações.

Utilizar as ferramentas corretas, seguir boas práticas e sempre garantir o isolamento adequado são passos fundamentais para evitar problemas elétricos e proteger tanto o equipamento quanto as pessoas que utilizam o sistema.
