Como crimpar (prensar) terminais elétricos: guia completo
Seja você um eletricista experiente ou está começando a explorar o mundo da eletricidade, uma verdade se mantém constante: a qualidade das instalações elétricas exerce papel essencial na segurança e no desempenho de qualquer sistema.
Ao longo deste artigo, exploraremos um aspecto fundamental desse processo - como crimpar (prensar) terminais elétricos. Você irá conhecer (ou relembrar) as melhores práticas para realizar crimpagens precisas e bem executadas de terminais dos tipos Pré-isolados, Ilhós Tubular e de Compressão, garantindo, assim, conexões elétricas seguras e confiáveis.
Vamos lá!
Benefícios de uma crimpagem de terminais elétricos bem executada
A crimpagem é uma técnica que envolve a junção de um terminal elétrico a um condutor. Quando realizada corretamente, ela oferece benefícios significativos. São eles:
· Maior segurança (reduz o risco de curtos-circuitos e falhas elétricas)
· Boa condutividade elétrica
· Resistência mecânica, evitando solturas e falhas prematuras
· Maior durabilidade das instalações elétricas
· Economia de tempo nas manutenções
· Facilidade de identificação
Riscos de uma aplicação realizada incorretamente
É importante ressaltar que a qualidade de uma crimpagem depende da técnica adequada, do uso de ferramentas apropriadas e de materiais de alta qualidade. Uma aplicação realizada incorretamente pode apresentar diversos riscos e problemas, aqui estão alguns dos mais comuns:
· Falhas de conexão elétrica
· Sobrecarga elétrica e superaquecimento
· Perda de energia
· Riscos de segurança
· Manutenção constante
Como realizar a crimpagem de terminais elétricos
Agora que você já sabe quais são os benefícios de uma crimpagem bem executada e os riscos de uma aplicação incorreta, veja a seguir quais são as melhores práticas para crimpar (prensar) terminais elétricos, de forma a obter instalações seguras e eficientes.
1. Avalie sua necessidade e escolha através do catálogo da AXT o tipo de terminal adequado para o condutor a ser aplicado.
2. Escolha uma ferramenta de decapagem adequada e de boa performance.
3. Quanto deve ser decapado? Para isso, é importante identificar o tipo/modelo de terminal que se está utilizando.

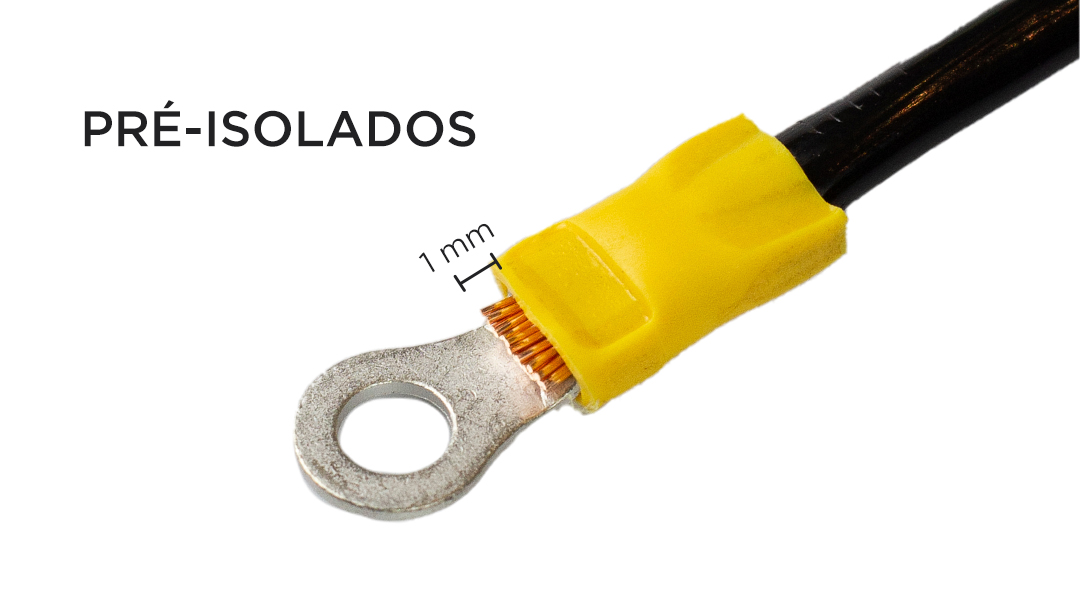

A) Terminais Pré-isolados
· Identifique o comprimento do barril – região de contato elétrico do condutor com o terminal;
· Efetue a decapagem 1 mm maior que o comprimento do barril.

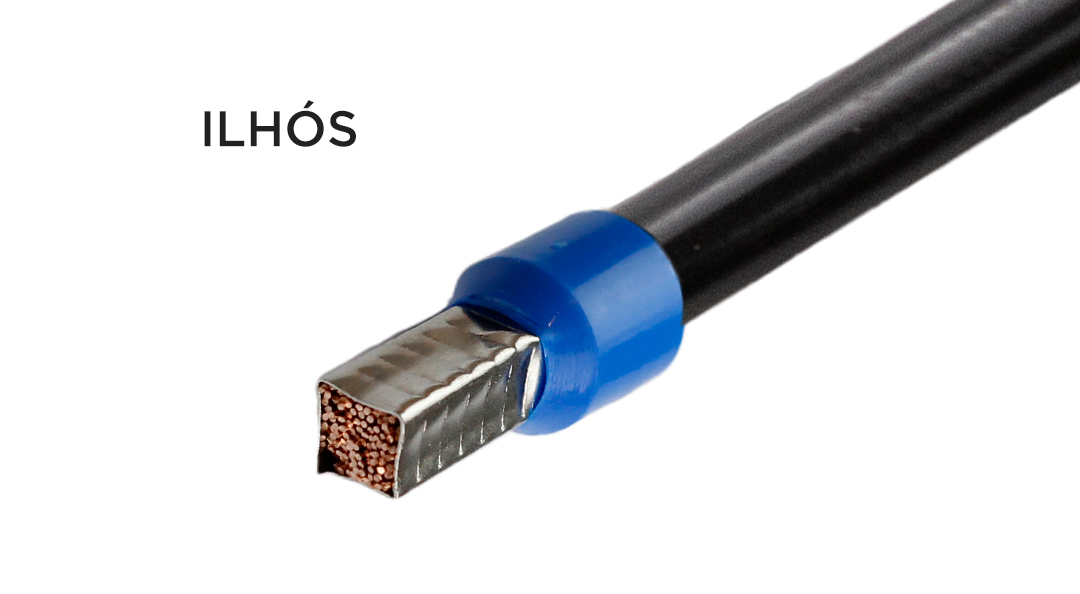

B) Terminais Ilhós
·
· A crimpagem deve ter o exato comprimento do tubo condutor do terminal sem folgas ou falta.
3.1 Efetue a decapagem do condutor: decape limpo e sem corte de filamentos.
DECAPE CORRETO:

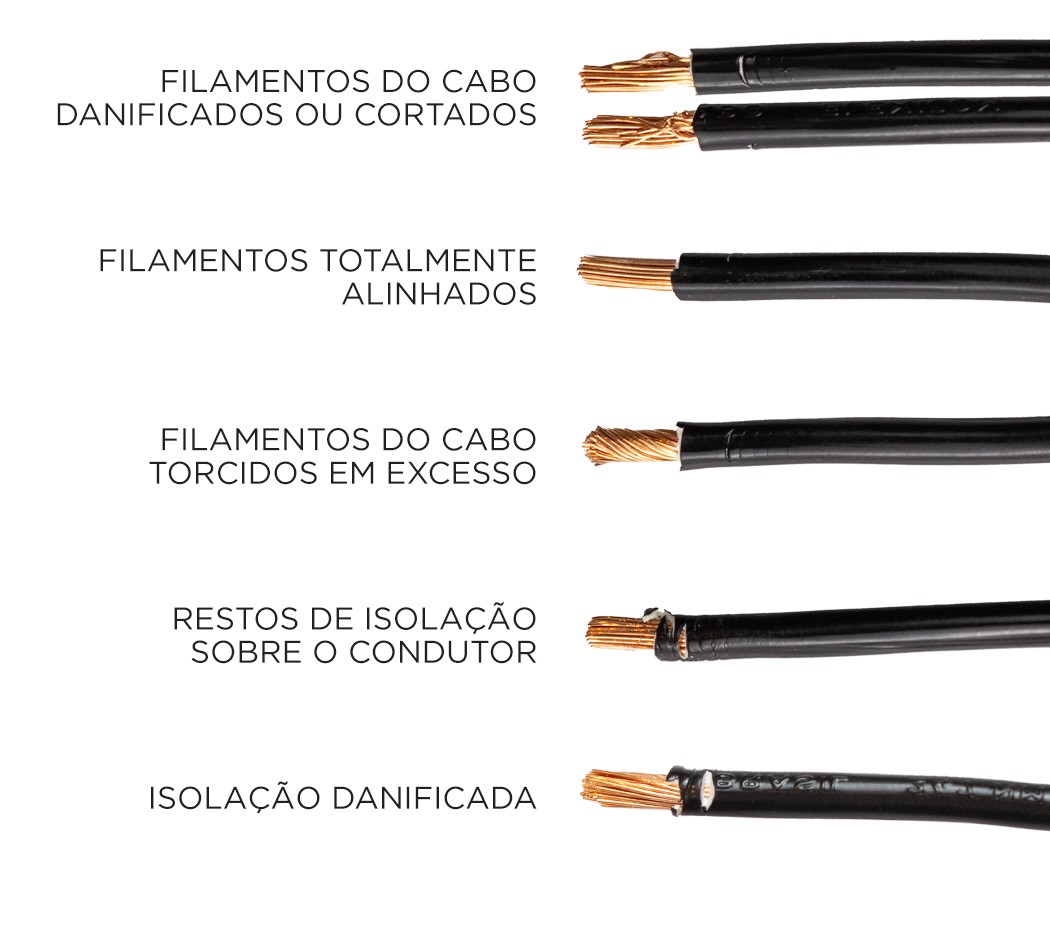

DECAPE INCORRETO:
4. Realize a inserção do condutor no terminal
5. Escolha a ferramenta correta para crimpagem:
ACIL16 - Alicate para Terminal Tubular / Ilhós
Crimpa terminais de 0,5 a 16mm² na mesma ferramenta
ACPR6 - Alicate para Terminal Pré-Isolados
Crimpa terminais de 0,5 a 6,0mm² com qualidade
6. Realize a crimpagem e verifique o acabamento.
APLICAÇÃO CORRETA:

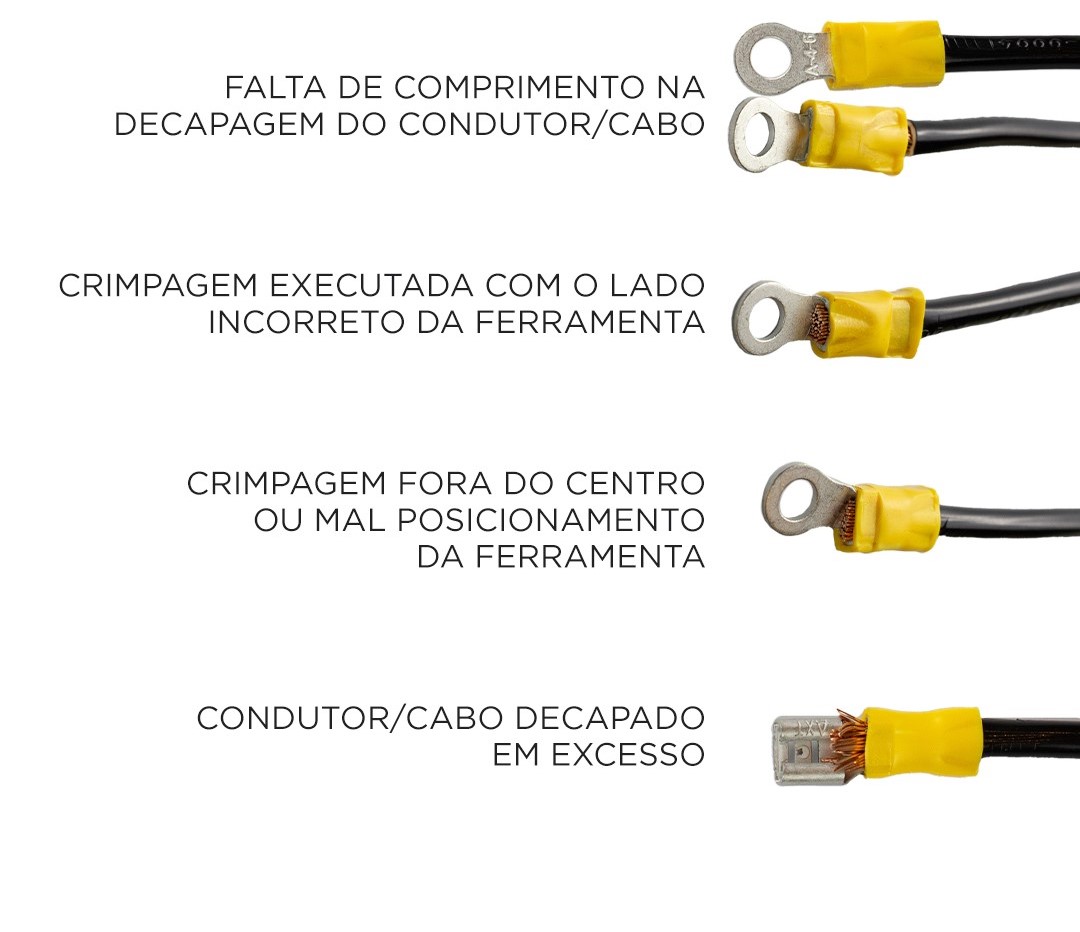

APLICAÇÃO INCORRETA:
Como crimpar (prensar) Terminais de Compressão: Melhores práticas
1. Escolha o terminal correto, de acordo com a bitola do condutor que deseja aplicar.

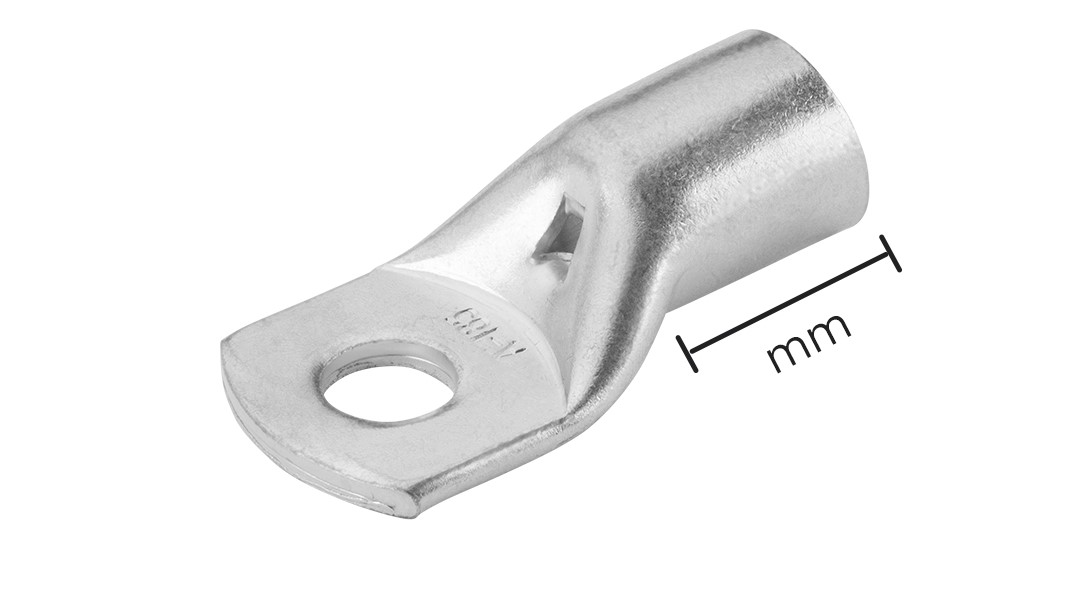

2. Defina o comprimento de decapagem através do tamanho do tambor/barril/região de crimpagem/área de crimpagem.
3. Decape o cabo cuidadosamente afim de que não haja corte de filamentos do condutor.

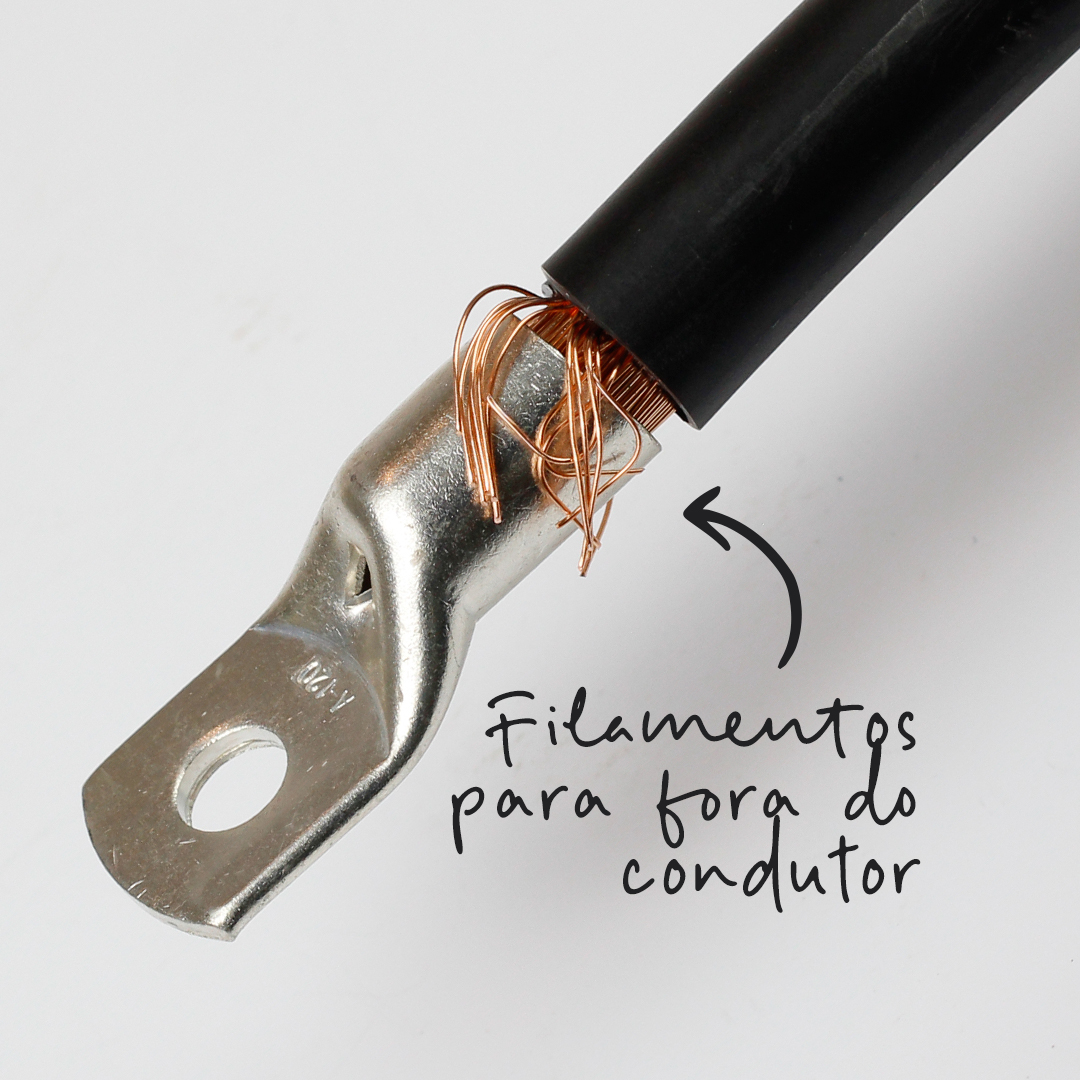

4. Introduza a área decapada do cabo (condutor) no terminal de forma a não deixar filamentos soltos para fora.

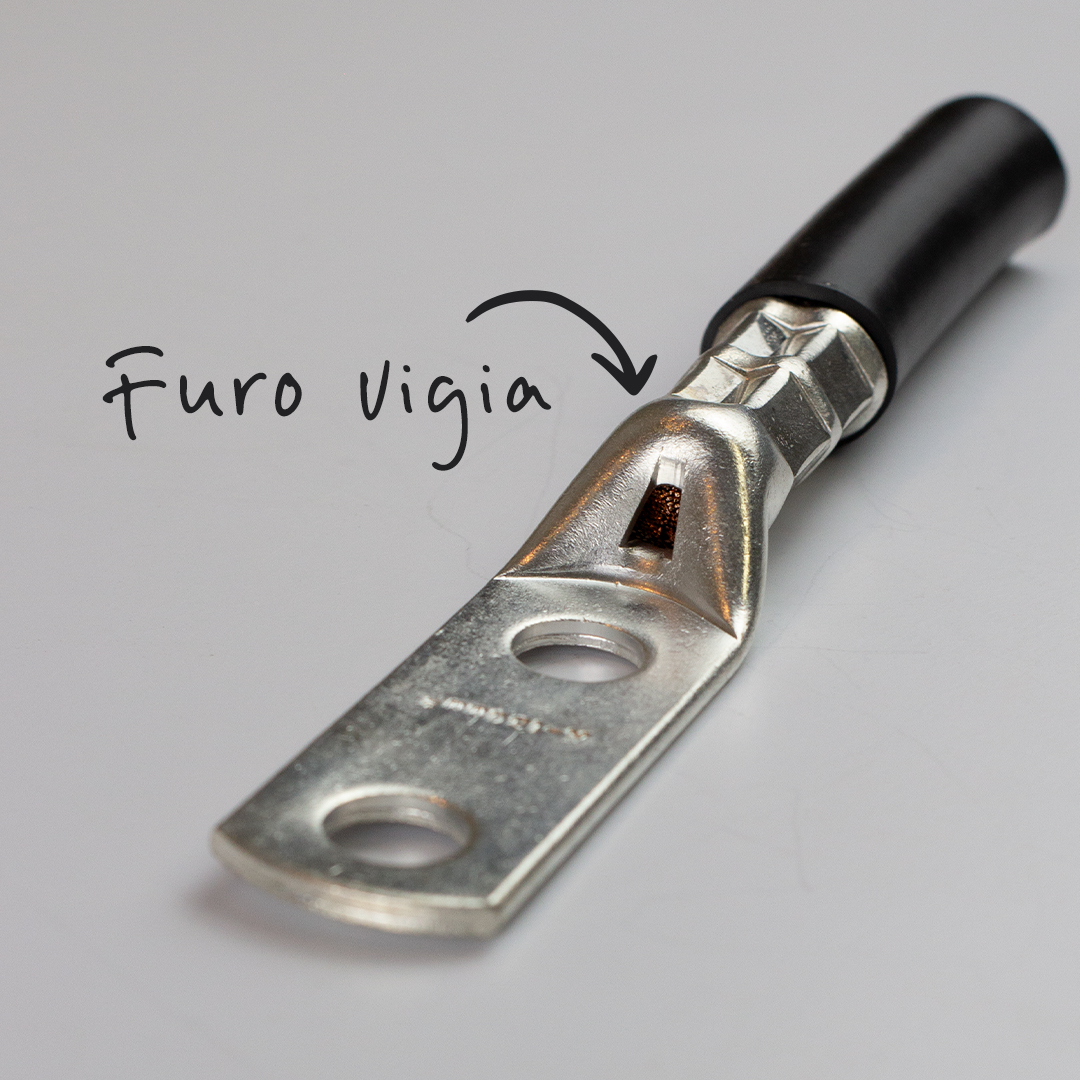

5. Verifique, através do furo vigia ou furo de inspeção, se o cabo está corretamente posicionado de forma que a extremidade do condutor toque a parte interna do furo vigia.
6. Escolha a ferramenta adequada para esse tipo de aplicação:
HCT120B – Ferramenta Hidráulica de Crimpagem à Bateria
HCT120E – Ferramenta Hidráulica de Crimpagem Elétrica
HCT120M – Ferramenta Hidráulica de Crimpagem Manual
7. Escolha a matriz de aplicação correta
8. Realize a crimpagem, com atenção à posição correta do terminal dentro da ferramenta.

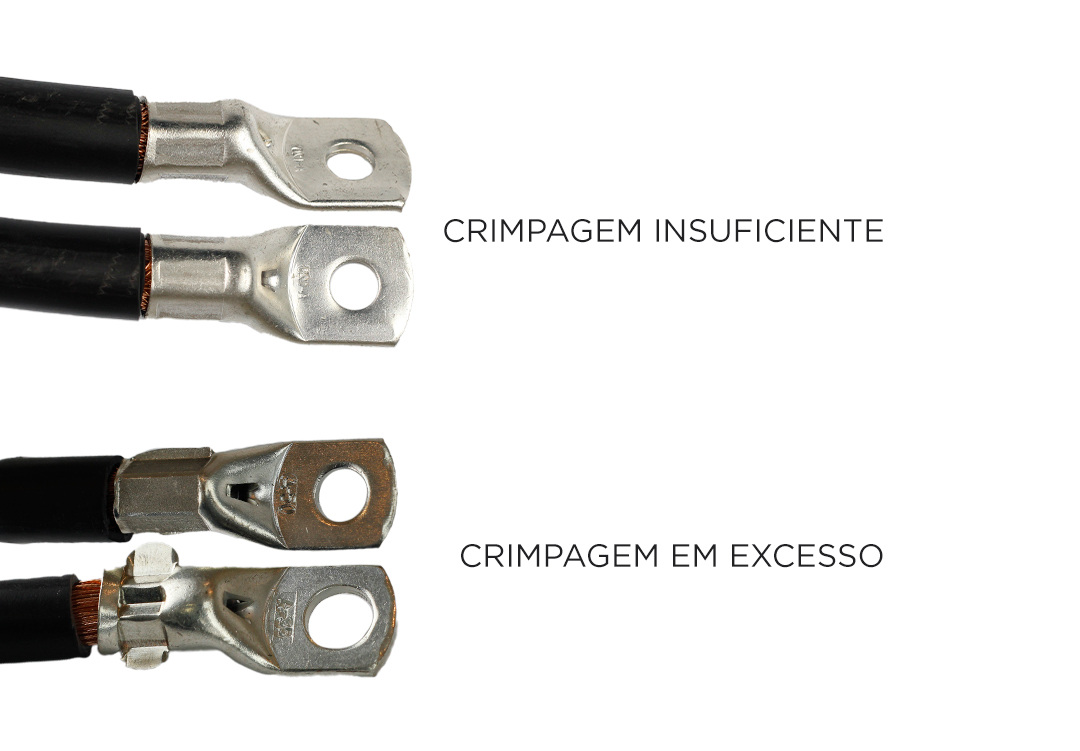

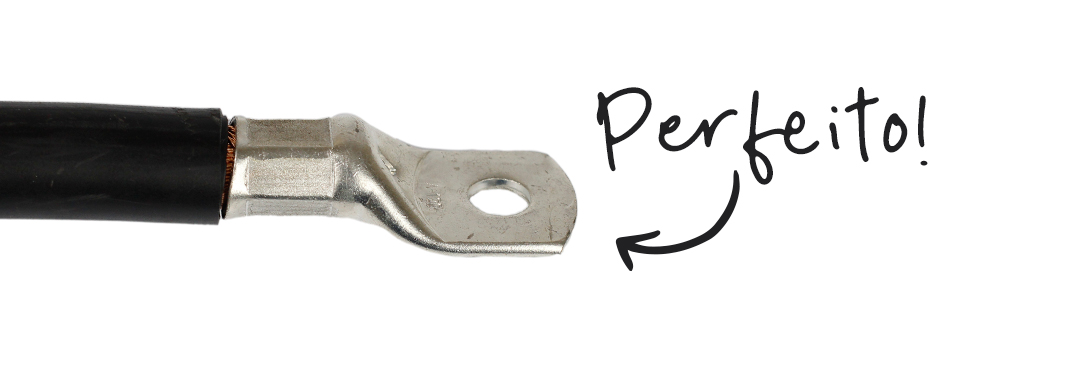

9. Verifique o acabamento da aplicação, se está livre de rebarbas, escoamento excessivo de material, rachaduras e/ou deformidades.
Ao longo deste guia, você aprendeu como crimpar (prensar) terminais elétricos corretamente e pôde compreender a importância de realizar crimpagens precisas e bem executadas, seja utilizando terminais pré-isolados, terminais ilhós tubulares ou terminais de compressão.
As melhores práticas de crimpagem não apenas garantem conexões elétricas seguras e confiáveis, mas também contribuem significativamente para a qualidade e a eficiência de todo o sistema elétrico.
Com conhecimento e prática, você estará preparado para enfrentar os desafios e obter resultados excepcionais em suas atividades elétricas.
