Aterramento Elétrico: Guia Completo

Todos os profissionais envolvidos em projetos elétricos residenciais, prediais ou industriais precisam estar por dentro deste importante conceito de segurança: o aterramento elétrico.

Neste artigo, você irá conferir um guia completo onde vamos explorar tudo sobre Aterramento Elétrico: requisitos, métodos existentes e muito mais. Vamos entender também quais são as diferenças entre o conector de aterramento a compressão e a solda exotérmica, destacando as vantagens e desvantagens destes dois métodos.

Boa leitura!

1-   O que é Aterramento Elétrico?

É um sistema de segurança que protege equipamentos, pessoas e animais contra choques, além de garantir o bom funcionamento da instalação elétrica.

Funciona como uma rota de fuga segura para uma possível descarga elétrica ou fuga de energia, direcionando a corrente para o solo.

Consiste em conectar os componentes metálicos dos equipamentos, estruturas e sistemas elétricos a uma fonte de terra, que é geralmente uma haste de metal enterrada no solo, prevenindo danos e proporcionando segurança.

     2- Quais são os riscos de uma instalação elétrica não aterrada?

Uma instalação elétrica não aterrada apresenta vários riscos significativos, incluindo:

      ·         Risco de choque elétrico

      ·         Curto-circuito

      ·         Risco de incêndio

      ·         Quedas de energia

      ·         Fuga de corrente

      ·         Queima de aparelhos eletrônicos

3- O que diz a legislação nacional?

De acordo com a lei federal n° 11.337, de julho de 2006, é obrigatório que todas as edificações contenham um sistema de aterramento e instalações elétricas compatíveis com a utilização de condutores-terra para proteção, além de tomadas com o terceiro contato correspondente.

Já a lei n. 12.119/2009 estabelece que aparelhos elétricos e eletrônicos com carcaça metálica e comercializados no território nacional devem ser produzidos com a presença do condutor-terra de proteção e respectivo plugue, em conformidade com as normas técnicas brasileiras.

A NBR 5410 estabelece, ainda, o aterramento de trabalho, que é utilizado para proteção de acidentes em serviços de manutenção da instalação elétrica. Trata-se de um processo temporário que é desmontado ao final do serviço.

4- Quais são os tipos de aterramento elétrico?

Considerando a forma de atuação, existem dois tipos de aterramento:

Funcional

Protege a instalação perante grandes descargas atmosféricas. Nele, a ligação é feita em um dos condutores (neutro) com a terra, de forma a permitir a estabilidade entre as fases do sistema.

De proteção

Tem como meta principal a proteção dos usuários, nos casos de choques elétricos decorrentes de descargas eletrostáticas.

5- Requisitos para um bom aterramento elétrico

Para realizar um bom aterramento, é importante seguir as normas e utilizar materiais e ferramentas adequados, além de avaliar fatores como:

·         Resistividade do solo

      ·         Geologia do solo (localização de jazidas de minerais, lençóis d’água, poços de petróleo ou gás, por exemplo)

      ·         Comprimento e volume de dispersão disponível em cada eletrodo

      ·         Número de hastes ligadas em paralelo

6- Quais são os esquemas de aterramento elétrico mais utilizados?

Os modelos de aterramento elétrico atuam de forma a cumprir as funções de proteção contra descargas e colaborar para que os demais dispositivos do circuito alcancem um melhor desempenho.

Sistema TT

Considerado o mais eficiente em termos de segurança, é constituído por uma haste neutra aterrada logo na entrada da edificação, que é ligada até a carga do equipamento. De forma geral, está relacionado ao modelo de tomada de três pinos, garantindo que os aparelhos sejam aterrados.

Sistema TN-S

Este modelo de aterramento elétrico caracteriza-se pela distinção do condutor neutro e de proteção, em que o primeiro é aterrado logo na entrada e levado até a carga. Enquanto isso, o segundo é aplicado como fio terra e conectado à carcaça do equipamento.

Sistema TN-C

Nesta opção, as funções de neutro e condutor de proteção estão presentes em uma única haste ao longo de toda a instalação.  Embora seja normalizado, não é aconselhável pelos especialistas, já que o fio terra e neutro contam com um só condutor.

7- O que são Conectores de Aterramento?

Os conectores de aterramento são acessórios utilizados para realizar a conexão de partes do circuito, como ligar uma haste de aterramento a um circuito de SPDA - o popularmente conhecido “para raio”, e até mesmo para a montagem de uma malha de aterramento, seja ela enterrada, concretada ou sobreposta ao chão.

8- Qual é a principal função dos Conectores de Aterramento?

Garantir a melhor condutividade possível para o cabo, especialmente quando ocorre um corte, intersecção ou emenda. Quando a conexão de aterramento não é bem-feita, ocorre perda de condutividade.

9- Quais são os tipos de conexão de aterramento existentes?

Existem diversos tipos de conexão de aterramento, porém, nos casos em que é necessário ou se deseja enterrar ou concretar os conectores sem o uso das caixas de inspeção é normatizado pela UL467 o uso dos conectores de aterramento por:

      ·         Solda exotérmica

·         Conector de aterramento a compressão

10- Conector de aterramento a compressão ou solda exotérmica: entenda a diferença

Solda exotérmica

É o processo de fusão molecular entre dois condutores de aterramento, podendo ser cabo x cabo ou cabo x haste, através de um molde de grafite projetado para promover a soldagem. Conta com algumas desvantagens a serem consideradas:

      ·         Condutividade elétrica inferior à dos conectores de aterramento

      ·         Custo inicial mais alto

      ·         Execução mais complexa e mais demorada

      ·         Limitações em ambientes sensíveis ao calor ou locais com restrições de segurança

      ·         Irreversível: pode dificultar alterações futuras devido à conexão permanente entre os condutores

Conector de aterramento a compressão

É um acessório metálico de liga de cobre que também realiza a conexão cabo x cabo ou cabo x haste. Entretanto, ao invés de fundir metais em uma solda exotérmica, é realizada uma compressão dos componentes para que eles sejam incorporados de forma segura na malha de aterramento.

Outros pontos positivos são:

      ·         Excelente condutividade elétrica

      ·         Instalação fácil e rápida – exige apenas uma ferramenta hidráulica e a matriz correta para aplicação

      ·         Pode ser instalado em ambientes úmidos

      ·         Método mais seguro, já que não utiliza nenhum composto químico ou combustão para soldagem

      ·         Ferramental muito mais durável

11- Conectores de aterramento AXT - Tipos CAC e CAG

A AXT apresenta em seu portifólio dois modelos de conectores de aterramento a compressão, especificados a seguir.

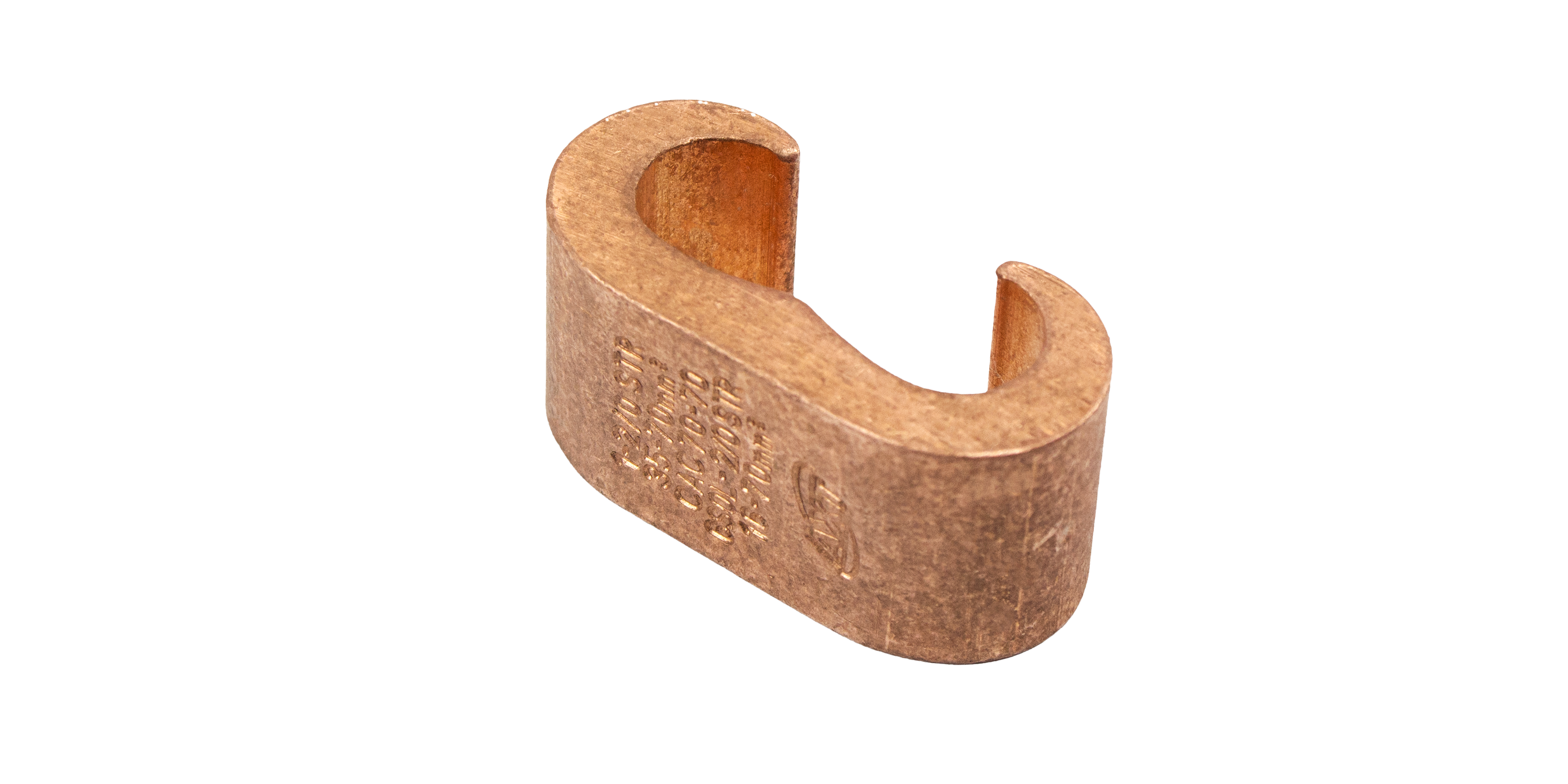

Tipo CAC

É utilizado para emenda de cabo-cabo em conexão de derivação ou cruzada por compressão em aterramento.

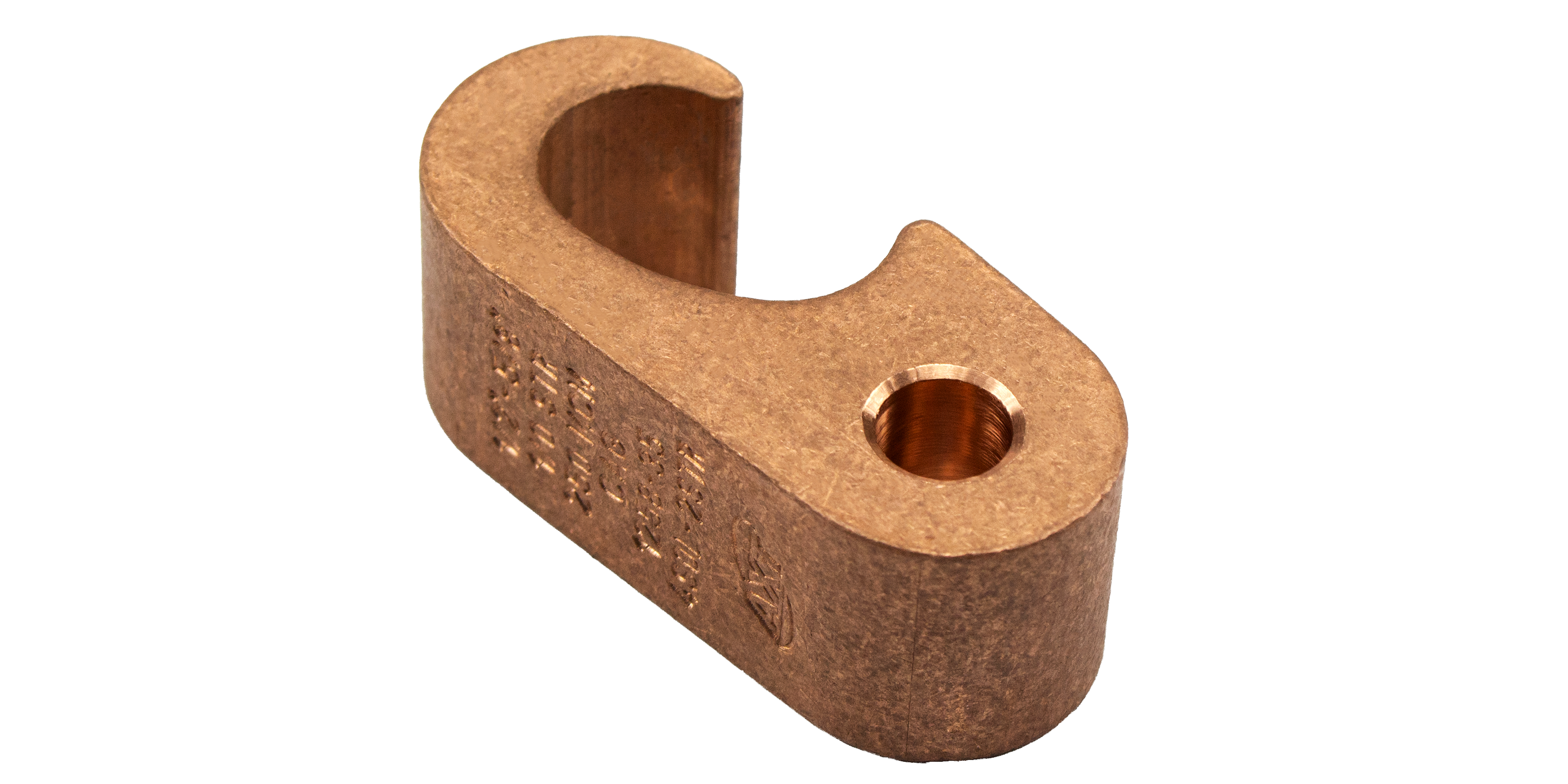

Tipo CAG

Podem ser utilizados como conectores de derivação ou como emenda sobreposta em conexões cabo-haste ou cabo-cabo.

Possuem alta resistência à corrosão e podem ser concretados ou enterrados diretamente no solo.

Podem ser utilizados em sistemas de aterramento prediais, residenciais, industriais e redes de transmissão de energia.

12- Soluções para aplicação

Ferramentas

Para a aplicação dos conectores de aterramento, recomendamos a utilização das Ferramentas Hidráulicas de Crimpagem Linha HCT120 da AXT.

Clique aqui para conhecer a linha.

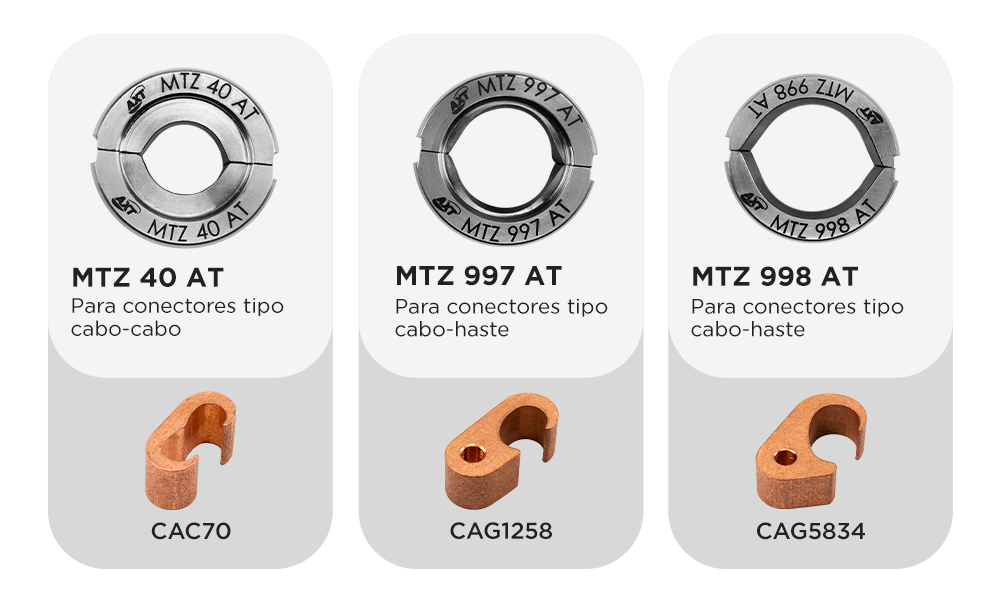

Matrizes

A AXT conta também com uma linha de matrizes de aplicação específica para conectores de aterramento.

Investir na implementação e manutenção de um sistema de aterramento eficaz não apenas protege vidas e propriedades, mas também promove a confiabilidade e o desempenho duradouros dos sistemas elétricos.

Para consultar nossa linha de conectores para Aterramento Elétrico - clique aqui.
